Der Aufbau einer Solaranlage sollte unkompliziert sein. Aber wenn Ihre Batterie nicht mit Ihrem Wechselrichter kommuniziert, kommt das gesamte System zum Stillstand.
Diese Kommunikationsstörung kommt häufiger vor, als Sie vielleicht denken. Viele Installateure und Systembesitzer stellen zu spät fest, dass ihre Batterien und Wechselrichter nicht kompatibel sind – oder schlimmer noch, sie sind zwar kompatibel, aber falsch konfiguriert. Das Ergebnis? Batterien, die nicht richtig geladen werden, Wechselrichter, die keine Ladezustandsdaten lesen können, und Systeme, die leistungsschwach sind oder ganz ausfallen.
Der Schlüssel zur Vermeidung dieser Probleme liegt darin, zu verstehen, wie Batteriemanagementsysteme (BMS) mit Hybridwechselrichtern kommunizieren. Dieser Leitfaden führt Sie durch die technischen Grundlagen der BMS-Wechselrichter-Kommunikation, die Behebung häufiger Fehler und die Identifizierung kompatibler Systeme – damit Sie eine Solaranlage aufbauen können, die tatsächlich funktioniert.
Ein Batteriemanagementsystem fungiert als Gehirn Ihres Batteriepakets. Es überwacht Zellspannungen, Temperaturen, Stromfluss und den gesamten Batteriezustand. Aber was viele Leute übersehen: Das BMS sammelt diese Daten nicht nur – es muss sie mit Ihrem Hybrid-Wechselrichter teilen.
Wenn Ihr BMS und Ihr Wechselrichter ordnungsgemäß kommunizieren, arbeiten sie zusammen, um die Ladezyklen zu optimieren, Überladung oder Tiefentladung zu verhindern und die Batterielebensdauer zu maximieren. Ohne diese Kommunikation arbeitet Ihr Wechselrichter blind und macht Annahmen über den Batteriestatus, die zu einer vorzeitigen Batterieverschlechterung oder einem Systemausfall führen können.
Stellen Sie sich das so vor: Ihr Wechselrichter ist der Dirigent eines Orchesters, benötigt jedoch Echtzeitinformationen vom BMS, um zu wissen, wann geladen und entladen werden muss und wie viel Strom die Batterie zu einem bestimmten Zeitpunkt sicher verarbeiten kann.
Zwei primäre Kommunikationsprotokolle dominieren den Markt für Solarenergiespeicher: CAN (Controller Area Network) und RS485. Das Verständnis dieser Protokolle ist für die Gewährleistung unerlässlich der Kompatibilität von Hybridwechselrichtern .
Die CAN-Bus-Kommunikation hat ihren Ursprung in der Automobilindustrie und hat sich zum bevorzugten Protokoll für die Batterie-Wechselrichter-Kommunikation entwickelt. Es bietet mehrere Vorteile:
Datenaustausch in Echtzeit: CAN ermöglicht Kommunikationsgeschwindigkeiten im Millisekundenbereich und ermöglicht so sofortige Aktualisierungen des Batteriestatus
Kommunikation im geschlossenen Regelkreis: Das BMS und der Wechselrichter können Daten hin und her senden und so einen echten Dialog statt einer einseitigen Übertragung schaffen
Zuverlässigkeit: CAN-Bussysteme verfügen über eine integrierte Fehlererkennung und -korrektur
Standardisierung: Viele Hersteller haben CAN-Protokolle übernommen und so die markenübergreifende Kompatibilität verbessert
RS485 stellt einen älteren, aber immer noch weit verbreiteten Kommunikationsstandard dar. Es ist zwar nicht so ausgefeilt wie CAN, bietet aber:
Einfachheit: Einfachere Konfiguration für Basissysteme
Fernfähigkeit: Kann Daten über längere Kabelwege übertragen
Kosteneffizienz: Im Allgemeinen kostengünstiger in der Implementierung
Die meisten modernen Hybrid-Offgrid-Wechselrichter unterstützen beide Protokolle, die Qualität der Implementierung variiert jedoch. Die AJ NM-ECO-Serie verfügt beispielsweise über zwei Kommunikationsanschlüsse, die sowohl CAN- als auch RS485-Verbindungen ermöglichen und so Flexibilität für verschiedene Batterietypen bieten.

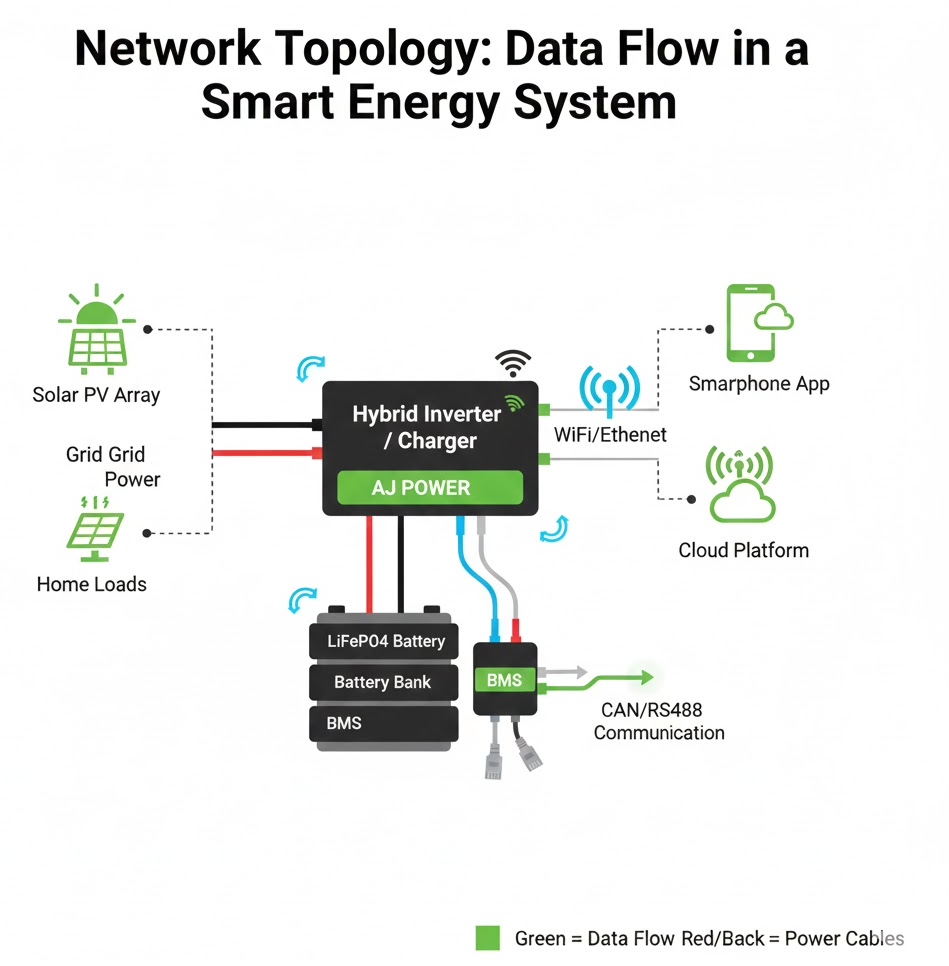

Closed-Loop-Kommunikation verwandelt Ihr Sonnensystem von einer Ansammlung von Teilen in ein integriertes Ganzes. Folgendes ermöglicht es:
Dynamisches Lademanagement: Der Wechselrichter passt den Ladestrom basierend auf den Echtzeit-Temperaturmesswerten des BMS an. An heißen Tagen kann der Strom reduziert werden, um eine Überhitzung zu verhindern. An kalten Tagen könnte ein wärmender Ladezyklus implementiert werden.
Genaue Ladezustandsberechnungen: Anstatt sich auf Spannungsschätzungen zu verlassen, erhält der Wechselrichter präzise Daten über die verbleibende Kapazität. Dies verhindert das häufige Problem, dass Batterien „voll“ anzeigen, obwohl sie tatsächlich 80 % geladen sind.
Vorausschauende Wartung: Das BMS kann den Wechselrichter (und Sie) auf sich entwickelnde Probleme aufmerksam machen, bevor sie kritisch werden – wie etwa das Ungleichgewicht einzelner Zellen oder ungewöhnliche Temperaturmuster.
Selbst bei kompatibler Hardware kommt es zu Kommunikationsfehlern. Hier erfahren Sie, wie Sie die häufigsten Probleme diagnostizieren und beheben.
Symptom: Der Wechselrichter erkennt die Batterie überhaupt nicht oder zeigt trotz ordnungsgemäßer physischer Verbindungen „Batterie nicht angeschlossen“ an.
Lösung: Stellen Sie sicher, dass beide Geräte für dasselbe Protokoll konfiguriert sind. Überprüfen Sie das Einstellungsmenü Ihres Wechselrichters – viele Geräte sind standardmäßig auf CAN eingestellt, können aber über die Konfiguration auf RS485 umgestellt werden. Ebenso erfordern einige BMS-Einheiten eine manuelle Protokollauswahl.
Viele Hybridwechselrichter und BMS-Einheiten verwenden DIP-Schalter (kleine physische Schalter innerhalb der Einheit), um Kommunikationseinstellungen zu konfigurieren. Diese winzigen Schalter steuern wichtige Parameter wie:
Auswahl des Batterietyps (Lithium-Ionen, LiFePO4, Blei-Säure)
Kommunikationsprotokoll (CAN vs. RS485)
Batteriespannungskonfiguration (24 V, 48 V)
Einstellungen zur Batteriekapazität
Häufiger Fehler: Installateure übersehen DIP-Schalter oft völlig und belassen sie in Standardpositionen, die nicht zu ihrer spezifischen Einrichtung passen.
So beheben Sie das Problem: Sehen Sie sich die Handbücher Ihres Wechselrichters und Ihrer Batterie an. Dokumentieren Sie die aktuellen DIP-Schalterpositionen, bevor Sie Änderungen vornehmen. Viele Hersteller stellen detaillierte Diagramme zur Verfügung, die die richtigen Schalterpositionen für verschiedene Konfigurationen zeigen.
Manchmal ist das Problem nicht digital, sondern physisch.
Überprüfen Sie diese Elemente:

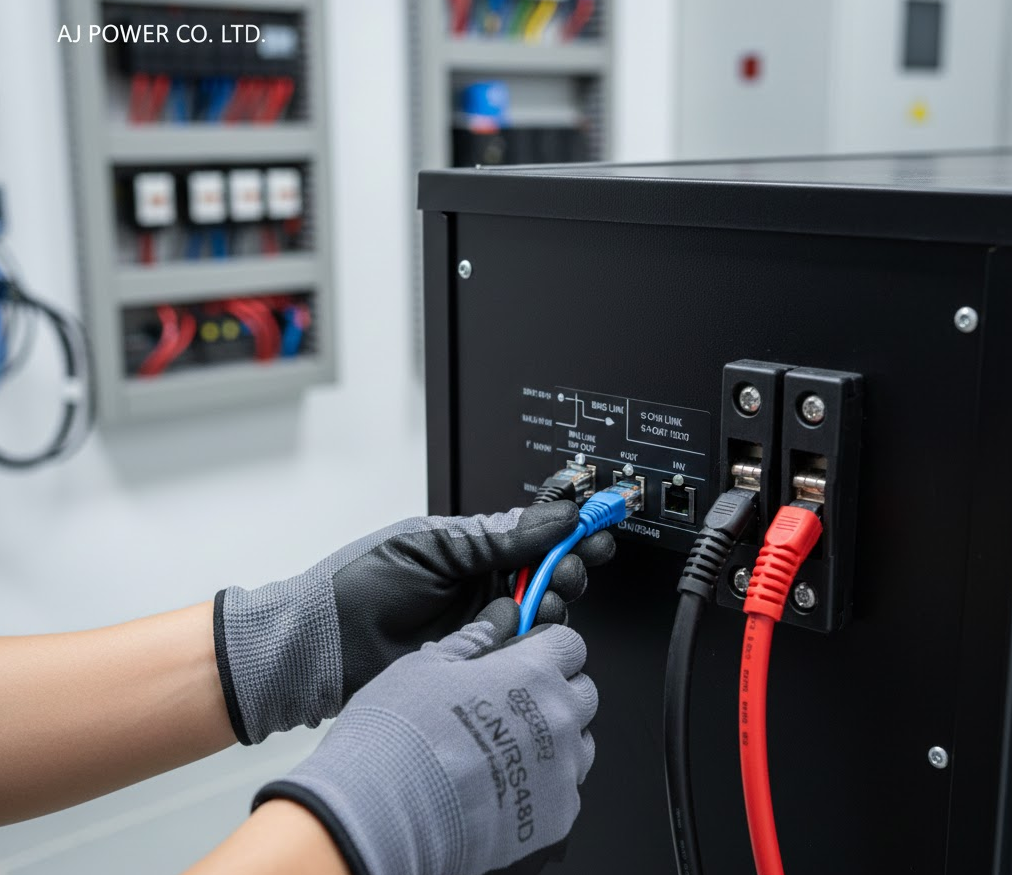

Kabel-Pinbelegung: CAN und RS485 verwenden unterschiedliche Verkabelungsschemata. Die Verwendung eines CAN-Kabels für eine RS485-Verbindung (oder umgekehrt) funktioniert nicht
Kabelqualität: Verwenden Sie abgeschirmte Kabel für Kommunikationsleitungen, um elektromagnetische Störungen durch nahegelegene Wechselstromleitungen zu verhindern
Enge Verbindungen: Lose Verbindungen führen zu zeitweiligen Kommunikationsausfällen, deren Diagnose extrem schwierig sein kann
Kabellänge: RS485 kann längere Strecken bewältigen, CAN-Bus-Verbindungen sollten jedoch normalerweise unter 10 Metern bleiben
Neuere Batterie-Firmware funktioniert möglicherweise nicht mit älterer Wechselrichter-Firmware oder umgekehrt. Bevor Sie von einer Hardware-Inkompatibilität ausgehen, prüfen Sie, ob für eines der Geräte Firmware-Updates verfügbar sind.
Wenn Sie sich für einen Anbieter von Solar-Hybrid-Wechselrichtern entscheiden , müssen Sie vom ersten Tag an die Kompatibilität sicherstellen. AJ Power-Batterien wurden mit zahlreichen Wechselrichtermarken getestet und verifiziert. Hier ist eine umfassende Kompatibilitätsreferenz:
Wechselrichtermarke | Kompatible Modelle | Protokoll | Notizen |
|---|---|---|---|
Victron | MultiPlus II, Quattro | DÜRFEN | Hervorragende Integration über VE.Can |
Growatt | SPF 3000-5000 TL HVM, MIN-Serie | CAN/RS485 | Erfordert eine Protokollauswahl in den Einstellungen |
Deye | SUN-5K-SG03LP1, SUN-12K-SG04LP3 | DÜRFEN | Automatische Batterieerkennung |
Gut | GW5048-EM, GW10K-ET | DÜRFEN | Vollständige Sichtbarkeit der BMS-Daten |
SMA | Sunny Island-Serie | DÜRFEN | Möglicherweise ist eine zusätzliche Schnittstelle erforderlich |
Sol-Arche | 12K, 15K | CAN/RS485 | Native Kompatibilität mit LiFePO4 |
Schneider | Conext XW Pro | DÜRFEN | Zertifiziert für netzgebundene und netzunabhängige Geräte |
Victron-Wechselrichter sind für ihr ausgeklügeltes Energiemanagement bekannt. Bei Kopplung mit AJ Power-Batterien erhalten Benutzer über die VictronConnect-App Zugriff auf detaillierte Batteriemetriken, einschließlich Spannungsüberwachung auf Zellenebene und historischer Lade-/Entladedaten.
Einrichtungstipp: Verwenden Sie das VE.Can-zu-CAN-Bus-BMS-Kabel für die Plug-and-Play-Installation. Konfigurieren Sie die Batterieparameter im Menü des Wechselrichters unter „Batterieeinstellungen“.
Die SPF-Serie von Growatt bietet ein hervorragendes Preis-Leistungs-Verhältnis für netzunabhängige und Hybridanwendungen. Diese Geräte erkennen AJ Power-Batterien automatisch, wenn sie CAN-Kommunikation verwenden. Bei der Ersteinrichtung muss der Batterietyp im Konfigurationsmenü jedoch auf „Lithium“ eingestellt werden.
Einrichtungstipp: Wenn Sie RS485 verwenden, müssen Sie die Parameter für Batteriekapazität und Spannung manuell konfigurieren.
Deye-Wechselrichter erfreuen sich aufgrund ihrer wettbewerbsfähigen Preise und robusten Leistung zunehmender Beliebtheit. Die SUN-Serie umfasst eine automatische Batterieerkennung für viele BMS-Typen, einschließlich des Protokolls von AJ Power.
Einrichtungstipp: Nachdem Sie die Batterie angeschlossen haben, schalten Sie den Wechselrichter aus und wieder ein, um die automatische Erkennungssequenz auszulösen.
Über die Kompatibilitätslisten hinaus bestimmen mehrere Faktoren, ob ein Hybrid-Wechselrichter mit Ihrem spezifischen Setup gut funktioniert.
Die Spannung Ihrer Batterie muss mit den DC-Eingangsanforderungen Ihres Wechselrichters übereinstimmen. AJ Power bietet sowohl 24-V- als auch 48-V-Konfigurationen an, während die meisten modernen Hybrid-Offgrid-Wechselrichter 48-V-Systeme unterstützen (die eine bessere Effizienz für größere Installationen bieten).
Der AJ NM-ECO-4.2KW Plus arbeitet mit einer Nennspannung von 48 V und eignet sich daher für mittelgroße Wohnanlagen mit mehreren Batteriebänken.
Der maximale Ladestrom Ihres Wechselrichters sollte mit den Spezifikationen Ihrer Batterie übereinstimmen. Zu langsames Laden verlängert die Backup-Zeit bei Ausfällen; Zu schnelles Aufladen kann die Lebensdauer des Akkus verkürzen.
Wenn Sie beispielsweise über eine 200-Ah-Batteriebank verfügen, würde ein Ladestrom von 100 A eine relativ schnelle Laderate (0,5 °C) liefern, während 50 A konservativer wären (0,25 °C).
Berechnen Sie Ihren tatsächlichen Strombedarf, bevor Sie einen Wechselrichter auswählen. Halten:
Spitzenlasten (wenn mehrere Geräte gleichzeitig starten)
Dauerlasten (Grundstromverbrauch)
Zukünftige Expansionspläne
Ein 4,2-kW-Wechselrichter bewältigt die meisten Standardlasten in Privathaushalten, aber Häuser mit Elektroheizung, Brunnenpumpen oder Werkstätten benötigen möglicherweise 6 kW oder mehr.
Um Ihr BMS und Ihren Wechselrichter zum Reden zu bringen, ist Liebe zum Detail erforderlich. Befolgen Sie diese Schritte für eine zuverlässige Kommunikation:
Zuerst die physische Installation: Montieren Sie beide Einheiten und sorgen Sie für ausreichende Belüftung und Schutz vor Witterungseinflüssen. Halten Sie Kommunikationskabel getrennt von Hochspannungs-Wechselstromkabeln.
DIP-Schalter konfigurieren: Stellen Sie sowohl die BMS- als auch die Wechselrichter-DIP-Schalter gemäß den Herstellerangaben für Ihren Batterietyp und Ihre Spannung ein.
Kommunikationskabel anschließen: Verwenden Sie den richtigen Kabeltyp für Ihr gewähltes Protokoll. Sichern Sie die Verbindungen fest und verlegen Sie die Kabel so, dass scharfe Biegungen vermieden werden.
Einschaltsequenz: Einige Systeme erfordern eine bestimmte Startsequenz. Typischerweise: zuerst Batterie-BMS, dann Wechselrichter. Überprüfen Sie Ihr Handbuch auf spezifische Anforderungen.
Kommunikation überprüfen: Greifen Sie auf das Display oder die App Ihres Wechselrichters zu, um zu bestätigen, dass er Batteriedaten empfängt. Sie sollten Spannungs-, Strom-, Ladezustands- und Temperaturwerte sehen.
Test unter Last: Testen Sie das System nach Bestätigung der Kommunikation unter verschiedenen Lastbedingungen, um einen stabilen Betrieb sicherzustellen.
Die Technologie entwickelt sich rasant weiter. Berücksichtigen Sie bei der heutigen Auswahl von Komponenten die folgenden zukunftssicheren Strategien:
Wählen Sie Wechselrichter mit aktualisierbarer Firmware: Dadurch können Sie Unterstützung für neue Batterietypen hinzufügen, ohne Hardware auszutauschen.
Entscheiden Sie sich für offene Kommunikationsstandards: Proprietäre Protokolle binden Sie an bestimmte Marken. CAN und RS485 bieten eine breitere Kompatibilität.
Erwägen Sie eine modulare Erweiterung: Einige Anbieter von Solar-Hybrid-Wechselrichtern entwickeln Systeme, die eine einfache Kapazitätserweiterung ohne Neuverkabelung der Kommunikationsnetzwerke ermöglichen.
Dokumentieren Sie Ihre Konfiguration: Machen Sie Fotos von DIP-Schaltereinstellungen und speichern Sie Konfigurationsdateien. In Zukunft werden Sie (oder der nächste Besitzer) es Ihnen danken.
Für eine erfolgreiche BMS-Wechselrichter-Kommunikation ist kein Ingenieurabschluss erforderlich – lediglich sorgfältige Beachtung der Kompatibilität, ordnungsgemäße Konfiguration und systematische Fehlerbehebung bei auftretenden Problemen.
Der Markt für Solarenergiespeicher entwickelt sich weiter, mit besserer Standardisierung und verbesserten Plug-and-Play-Lösungen. Für den Aufbau zuverlässiger und effizienter Systeme ist es jedoch weiterhin wichtig, die Grundlagen der Kommunikation zwischen Batterie und Wechselrichter zu verstehen.
Sind Sie bereit, ein Solarsystem mit zuverlässiger Batterie-Wechselrichter-Kommunikation aufzubauen? Überprüfen Sie zunächst die Protokollkompatibilität und befolgen Sie dann die Herstellerrichtlinien für die Konfiguration. Wenden Sie sich im Zweifelsfall an den technischen Support, bevor Sie unumkehrbare Installationsentscheidungen treffen.
Die Investition in die richtige Kommunikation zahlt sich in der Systemleistung, der Batterielebensdauer und der Sicherheit aus.
